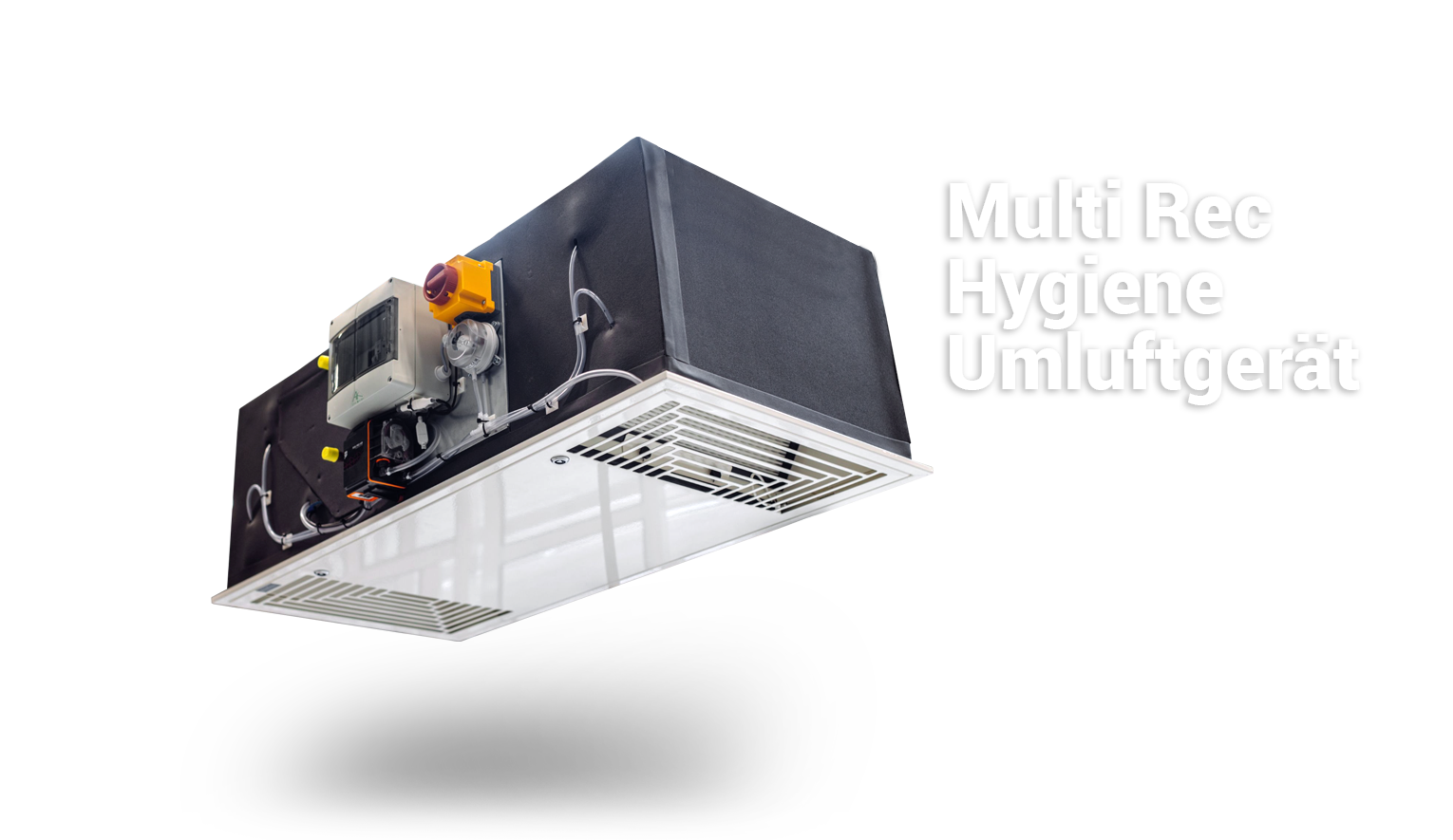

Multi Rec Hygiene – Umluftgerät
für hygienisch anspruchsvolle Räume

Deckenkassettengerät zum Heizen, Kühlen und Filtern für Räume nach Hygienenorm DIN 1946 Teil 4 und VDI 6022

MultiCross Multi Rec Hygiene – Umluftgerät als Deckenkassette zum Heizen, Kühlen und Filtern für den Zwischendeckeneinbau. Für hygienisch anspruchsvolle Räume nach DIN 1946 Teil 4. Entspricht den Vorgaben der VDI 6022. Gehäuse aus verzinktem Stahlblech. Ansaug-/ Ausblasfront in RAL 9010 beschichtet, komplett isoliert zur Vermeidung von Kondensatanfall, inkl. beschichteter Kondensatwanne von außen isoliert. Keine innenliegenden, scharfkantigen Teile für einfache Reinigung. Das Gehäuse ist komplett desinfektionsmittelbeständig und sorgt somit für eine hygienische Reinigung.

Filter ePM1>55% (M5) im Luftansaug und Filter ePM1>70% (M6) im Luftausblas. Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen, geeignet für PWW / PKW.

  • ◼ max. Betriebsdruck 16 bar
  • ◼ Max. Wassereintrittstemperatur 90 °C
  • ◼ Min. Wassereintrittstemperatur 6 °C
  • ◼ Max. Lufteintrittstemperatur 35 °C
  • ◼ Max. Glykolanteil 50 %
  • ◼ Anschluss Register 1/2 Zoll

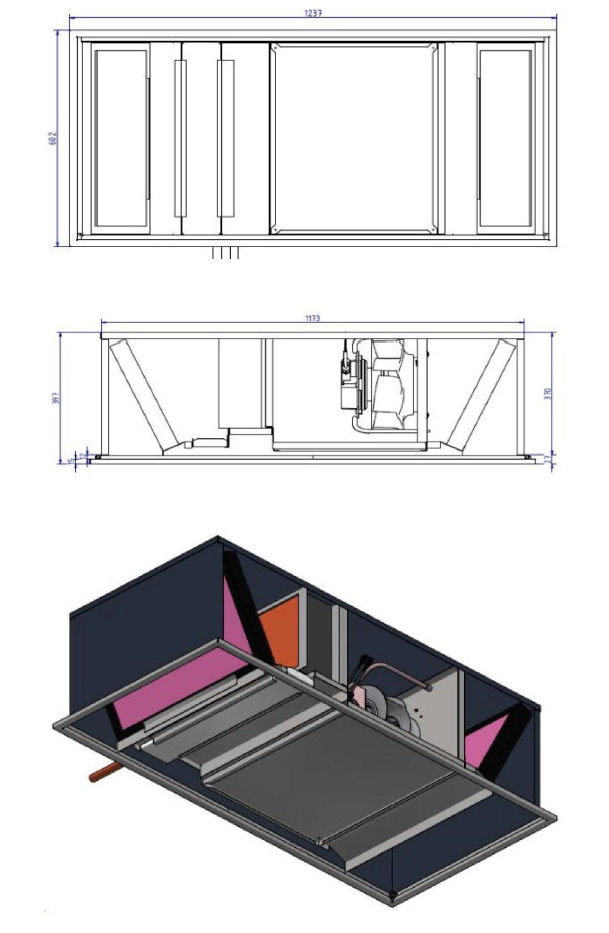

  • ◼ Abmessungen L x B x H 1237 x 602 x 397 mm
  • ◼ Gewicht 65 kg

Werksseitig montierte Kondensatpumpe mit einer maximalen Förderhöhe von 2 m inkl. Alarmkontakt zur Abschaltung und Meldung. EC-Radialventilator, Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. integrierte Motorabschaltung bei Störung. Werksseitig anschlussfertig verdrahtet. (Schutzart IP 54, Motorschutz elektronisch)

Mit außen angebrachtem Anschlusskasten, inkl. 2 Differenzdruckschalter zur Filterüberwachung werkseitig montiert, verdrahtet und angeschlossen. Auswertung Kondensatmeldung, Filterüberwachung über externe Regelung, elektromechanisch auf Klemme verdrahtet.

Zubehör

  • ◼ Bediengerät mit Temperaturregelung
  • ◼ Regelventil mit Stellantrieb für Heizen / Kühlen
  • ◼ Montagematerial für Deckenbefestigung

Radialventilator
◼ Stufenloser EC-Wechselstrom Radialventilator
◼ Hoher Wirkungsgrad
◼ Motorschutz IP 54
◼ Kompakte Bauweise, einfache Wartung und Reinigung
◼ Leiser Betrieb, optimierte Strömungsführung

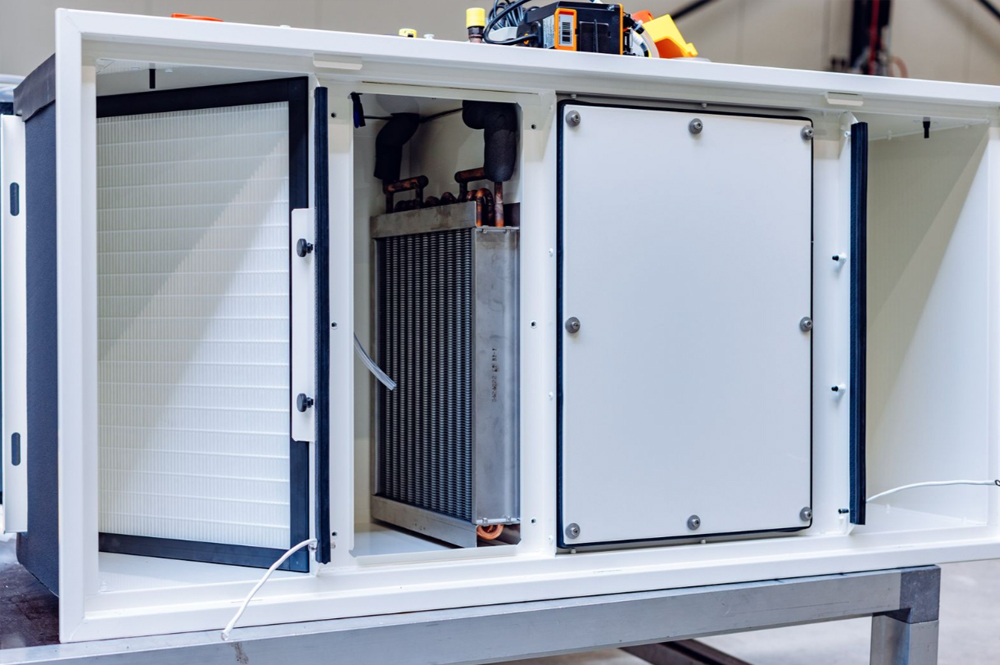

Wärmetauscher
◼ Leistungsstarker Kupfer-Aluminium-Wärmetaucher
◼ ChangeOver-Register für Medium Wasser
◼ Hohe Wärme- und Kühlleistungen
◼ Strömungstechnisch optimiert
◼ Einfache Wartung, leicht zu reinigen

Filter
◼ Luftansaugung Filter ePM1>55%
◼ Luftausblas Filter frei wählbar bis Klasse H13
◼ Hygienekonform nach DIN 1946 Teil 4 und VDI 6022
◼ Filter einfach wechselbar

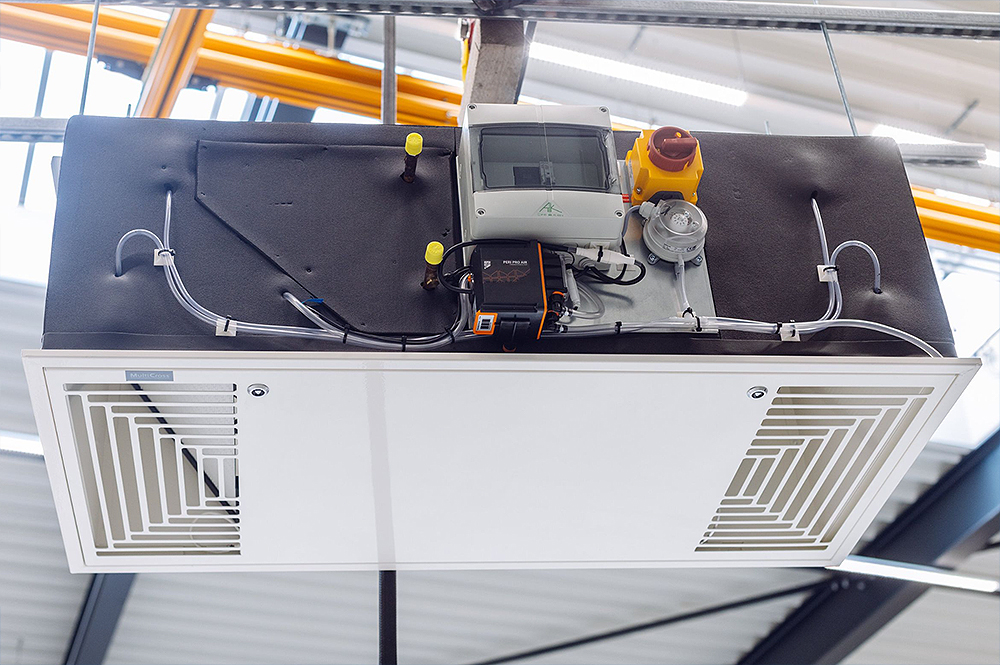

Elektroanschluss
◼ Außerhalb des Gerätes frei zugänglich angeordnet
◼ Zugang über Zwischendecke oder Revisionsöffnung
◼ Reparaturschalter
◼ Filterüberwachung mit Differenzdruckschaltern
◼ Kondensatpumpe mit Alarmkontakt

Deckenkassettengerät

für hygienisch anspruchsvolle Räume

Daten & Media

Das sollten Sie sehen!

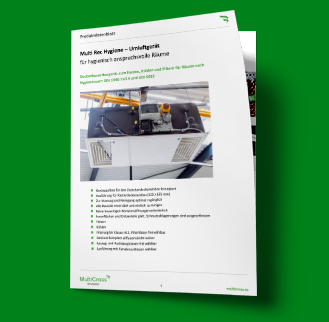

Datenblatt jetzt downloaden
